Разновидности и области применения медных проводов и кабелей

Виды и особенности медных кабелей

Медные провода и кабели по характеристикам проводимости и возможностям монтажа относятся к одной из наиболее востребованных на практике категорий. Низкое сопротивление, механическая гибкость, температурный диапазон эксплуатации меди позволяют выпускать кабельную продукцию в широком спектре по назначению и конструкции.

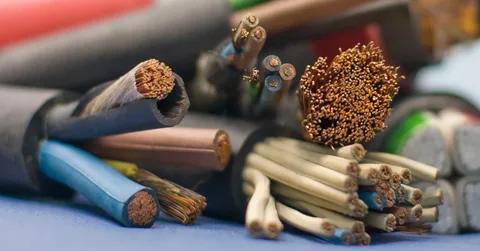

Разновидности и особенности устройства медных кабелей

Как и вся прочая кабельная продукция, медные кабели имеют конструктивные разновидности, которые определяются их составом и структурой. Отличия можно классифицировать по признакам:

• • количество и расположение жил — одножильные и многожильные для разных типов монтажа и разводки;
  • сечение, форма и состав жил — принято различать жилы как однопроволочные и многопроволочные, круглого, овального и прямоугольного сечения;
  • виды изоляционной структуры — по количеству и материалу защитных изоляционных оболочек, цветовой маркировке;
  • виды защиты — бронирование металлической полосой или полосами, экранирование сетками и оплеткой.

Все перечисленные особенности влияют на назначение кабеля, который подвергается внешним воздействиям и испытывает влияние факторов, возникающих при протекании тока. Имеет значение радиус изгиба при монтаже, способность противостоять давлению при смещении грунтов, горючесть и теплостойкость изоляции.

Варианты исполнения кабелей по назначению

Назначение медного провода определяет его конструкционные особенности, монтажные и эксплуатационные возможности. Наиболее распространенные и востребованные типы кабельной продукции выпускаются и применяются массово в соответствии с ГОСТ, ПУЭ и другими нормативами.

Монтажные кабели МКЭШВ

Кабель многожильный, многопроволочный, в изоляции из ПВХ с оболочками и проложенной вокруг пучка жил медной экранирующей оплеткой. Может существенно отличаться по количеству жил, имеет цветовую маркировку изоляции для выделения пар. Рассчитан на напряжение 500 - 750 В, применяется для присоединения стационарных частей установок. Можно использовать для монтажа щитков, распределительных шкафов для промышленного оборудования и станков, в трансформаторах.

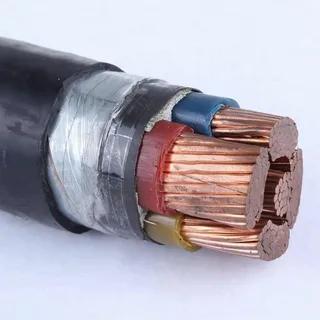

Силовые кабели ВВГ

Выпускаются в большом количестве разновидностей как многожильные однопроволочные и многопроволочные. Жилы в ПВХ изоляции скреплены заполнителем, имеется наружная оболочка. Кабели этой группы имеют хорошие показатели прочности на растяжение, могут применяться в установках с напряжением от 0,66 до 1 - 3 кВ в зависимости от сечения. Обычно используется для соединения частей распределительных установок, при создании локальных линий электропередачи, в системе питания цехов и производственных участков предприятий.

Кабели связи ТЗБлГ

Этот вид кабеля называют телефонным, так как его основное назначение — соединение узлов АТС и удаленных АТС для пропуска сигнала частотой 552 кГц с разделением на каналы. Работает в сетях с напряжением до 300 - 400 В. В составе имеются однопроволочные жилы (0,9 - 1,2 мм) в кордельно-бумажной изоляции, скрученные в группы. Дополнительная изоляция обеспечивается бумажными лентами, защита из свинца, есть варианты исполнения со стальными оцинкованными лентами. Используется как основной вид провода в сетях телефонной связи, на АТС, в линиях передачи данных для факсов.

Передачи информации КВПЭф-5е

Специфическая разновидность кабелей для передачи данных в локальных сетях между ПК и аналогичными устройствами. Жилы однопроволочные, парные (0,52 мм) изолированы полиэтиленом, защищены от наводок экраном из композита алюмолавсан с дренирующим проводником. Предусмотрена цветовая маркировка пар. Структура кабеля заключена в оболочку из пластиката. Рабочий диапазон частот до 1000 МГц по стандартам ИСО/МЭК 11801, МЭК 61156-5 и ANSI/TIA/EIA-568-А. Основное назначение — соединение компьютерной техники, прокладка линий передачи данных от роутеров к ПК и другим консолям, формирование сетей в серверных и дата-центрах.

Контрольные кабели КВВГнг(A)

Используются для соединения частей установок с напряжением 0,66 - 1 кВ при условии прокладки в закрытом помещении. Имеют несколько многопроволочных жил в ПВХ изоляции с цветовой маркировкой, внутреннее заполнение и ПВХ оболочку. Материалы изоляции имеют пониженную горючесть, слабо или вообще не распространяют горение. Область применения широкая — от внутренних сетей предприятий до бытовых схем питания и освещения, подключения приборов и оборудования.

Охранной и пожарной сигнализации КПСВВКВ

Продукция для прокладки сетей пожарной сигнализации, систем контроля доступа, может использоваться для организации локальной связи. Может использоваться внутри и вне помещений, хотя требует защиты от ультрафиолета. Состав многожильный, изоляция ПВХ, имеются ПВХ оболочки в виде внутреннего слоя и внешнего шланга. Жилы защищены бронированием из проволоки и водозащитной пленки. Важная особенность — возможность эксплуатации во взрывоопасных зонах и местах обитания грызунов. Применяется при монтаже и ремонте линий передачи импульсного и постоянного сигнала (сигнала состояния) в схемах оповещения и сигнализации, в сетях датчиков пожарной сигнализации, дымовой вентиляции.

Медные провода правления КУФЭФС

Могут использоваться в сетях передачи сигнала и подачи управляющего потенциала в сложных климатических условиях, при повышенной влажности и солености воздуха, в установках с вибрациями и ударными явлениями. Имеют многопроволочную структуру жил во фторопластовой изоляции с полимерной пленкой, экранированы медью, помещены в резиновую оболочку. Рассчитаны на напряжение 320 - 350 В при передаче сигналов любой длительности с частотой 50 Гц. Применяется в сетях управления и питания от сигнализации до освещения, когда необходимо обеспечить сохранность и работу линии в сложных условиях — на производствах, в портах, на некоторых видов судов и промышленных установок.

Подвижного состава КПСКТнг(B)-HF

Специфическая категория для монтажа внутренних сетей питания и токосъемного контура в электроподвижном составе рельсового и колесного транспорта. Теплостойкий кабель в кремнийорганической резиновой изоляции и оболочке не распространяет горение и проявляет высокую стойкость к вибрациям. Может применяться в соединениях токоприемников подвижного и стационарного типов. Выпускается в разных вариантах климатического исполнения. Используется при производстве и ремонте электроподвижного состава на городском и промышленном транспорте, в трамваях и троллейбусах, иногда для присоединения токосъемной лапки в моторвагонных секциях метро.

Сигнализации и блокировки СББбШвнг

Кабельная продукция для систем и сетей СЦБ, в том числе некоторых видов пожарной сигнализации, автоматики. Применяются в сетях с напряжением 380 В, способен передавать кратковременные и длительные сигналы, работать в условиях постоянного потенциала. Медные однопроволочные жилы изолированы полиэтиленом, оболочка из слабогорючего ПВХ шланга. Имеется бронирование стальными лентами и алюминиевое ленточное экранирование с пленкой из полимера. Применяется для создания сети в складских помещениях и терминалах, на производстве, в зданиях торговых центров и схожих объектов.

Нагревательные SPYHEAT MFD-30

Специфическая продукция для прокладки греющих линий и витков на водостоках и кровельных конструкциях. Многопроволочные жилы помещены во фторопластовую изоляцию и оболочку из нечувствительного к нагреву ПВХ. Сердечник экранирован медной оплеткой. Имеет значительное удельное сопротивление для разогрева под напряжением 220 - 240 В. Может применяться в мостовых конструкциях и навесах при соблюдении требований к длине активного отрезка как источник тепла против обледенения, промерзания.

Радиочастотные РК 75-7-311

Коаксиальный кабель для передачи сигналов на антенны радиосвязи. Однопроволочные жилы в изоляции из пористого (полувоздушного) полиэтилена. Теплостойкое изделие с волновым сопротивлением 75 Ом. Область применения — сотовая связь, подключение антенн для передающих и приемных устройств спутниковой связи, телевидение и радиовещание.

В заключение напоминаем, что правильный подбор медного провода (кабеля) по виду — это обеспечение безопасности сети, возможность создать максимум условий для безаварийного питания установок и оборудования. Имеющиеся разновидности позволяют подобрать вариант с оптимальным соотношением стоимости, эффективности и надежности кабеля для ваших установок.
